矢量变频供水设备的分类、标记和结构

　　1、 分类

　　按照电机启动方式分为同步启动和异步启动。

　　2、 标记

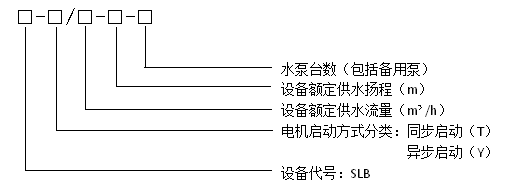

　　2.1. 标记方法

　　2.2. 标记示例

　　示例：

　　矢量变频供水设备(以下简称“设备”)额定供水流量为100m³/h，额定供水扬程为80m，配置两台工作水泵一台备用水泵的同步启动供水设备标记为：SJB-T/100-80-3

　　3、 结构

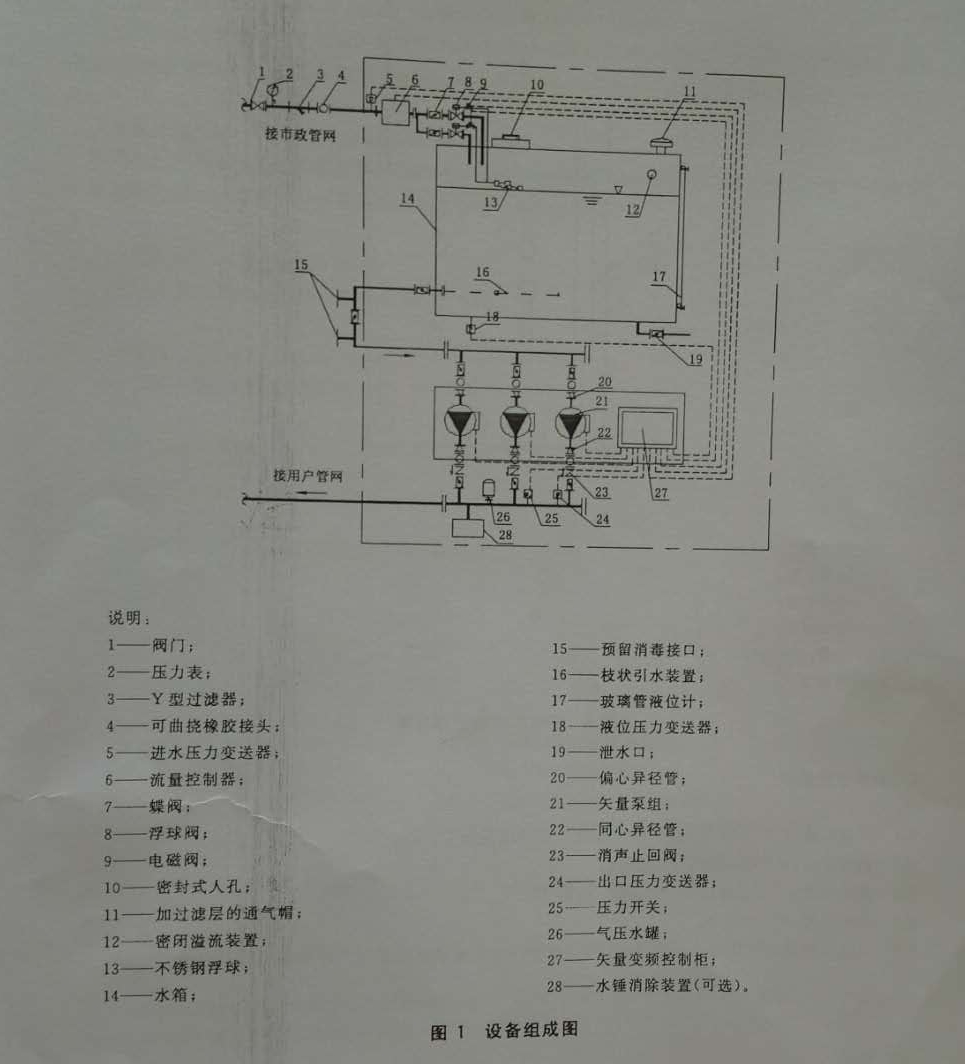

　　3.1. 设备组成图见图1。

　　3.2. 枝状引水装置组成图见图2。
