当市政供水管网夜间水压也不能满足水箱(水塔)自动进水时,水箱(水塔)依赖夜间进水的储水方式就不能采用。供水方式随后就演变为水泵——水箱联合供水,即水泵从低位水池吸水,加压后供至屋顶水箱,屋顶水箱再重力供给用户用水。

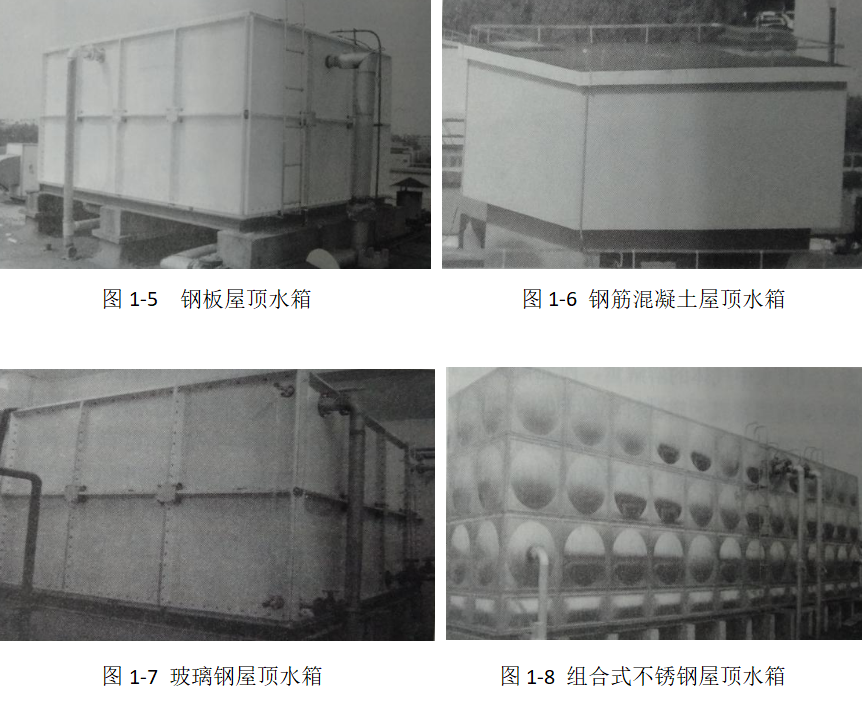

  低位水池和屋顶水箱要有足够容积储存所需水量,设计中通常按最大小时用水量选择水泵(满足水泵在高效区内运行条件);水箱设在建筑物屋顶,箱底一般高出屋面0.7~ 1.0m,故顶层供水压力因受到水箱设置高度的限制而实际偏低;在应用过程中,水箱材质有过多次改进,从砖砌(水泥抹面)到混凝土、钢筋混凝土(也曾采用过竹筋混凝土)、普通钢板(焊接)、玻璃钢(在 20 世纪 80 年代曾风行数年,有矩形、方形、罐形、球型多种)、塑料(聚乙烯、硬聚氯乙烯)、镀锌钢板(也有少量用搪瓷钢板制作)和近十多年来广泛使用的不锈钢板组合拼装,见图1-5~图 1-8。





  水泵—水箱联合供水方式的优点∶ 水箱有足够容积,供水有保证;水泵始终在高效区运行,节能:重力供水,自动补水,压力稳定,可靠性高。

  水泵一水箱联合供水方式的缺点:因屋顶水箱容积较大,增加楼房结构荷载,影响建筑物立面美观;与早期水箱(水塔)供水方式相比日常运行费用相对较高;如果管理不到位,容易导致水箱储水二次污染严重;顶部楼层用户水压偏低,甚至水龙头不出水,需另设管道泵局部增压。

  值得一提的是∶ 由于屋顶水箱具有一定的调蓄能力,即使短暂停电仍能保持局部供水,且供水水压稳定可靠,故水泵——水箱联合供水这一方式具有很强的生命力,像上海、武汉等许多城市因高峰时段市政供水仍存有一定缺口,目前还有大量的屋顶水箱没有废弃,仍在继续发挥作用。
