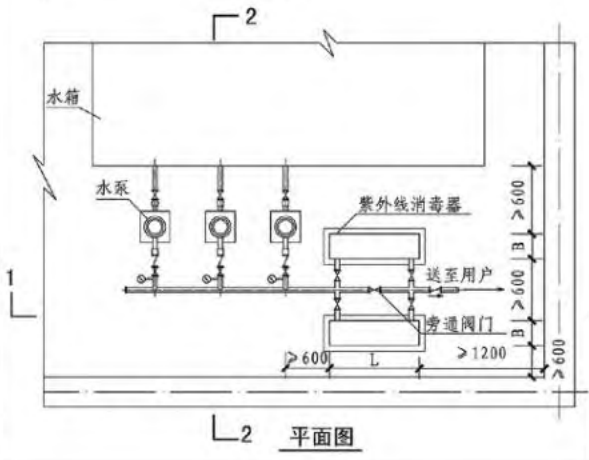

水泵出水管-紫外线消毒器布置图
发布日期:2015-11-30 14:48
加入收藏
关注:
次
注:
1.二次供水设备不含气压罐时,消毒器可安装在水泵出水总管上,并应在出水管上安装缓闭逆止阀。当水泵出口压力大于消毒设备工作压力时,应向消毒设备厂家提出定制产品。
2.本图为侧向式消毒器的安装图,也可使用上向式协同消毒器。
3.消毒器安装高度h由设计人员根据设备情况自定。
